امروزه پله برقی جزء لاینفک مجموعه های اداری و تجاری است و تصور یک مرکز خرید یا ساختمان چند منظوره بدون وجود پله برقی، عملا غیر ممکن است. به همین دلیل انواع پله برقی برای کاربردهای مختلف طراحی شده اند.
مجموعه ای حرفه ای تحت عنوان پارت تدبیر شکیبا، انواع پله برقی را با تکیه بر نیروی کار وطنی و به شکل کاملا ملی تولید و اجرا می کند. پله برقی ها بسیار فراتر از آن چیزی هستند که در مراکز خرید مشاهده می کنیم.
مشاهده محصولات: قطعات یدکی پله برقی

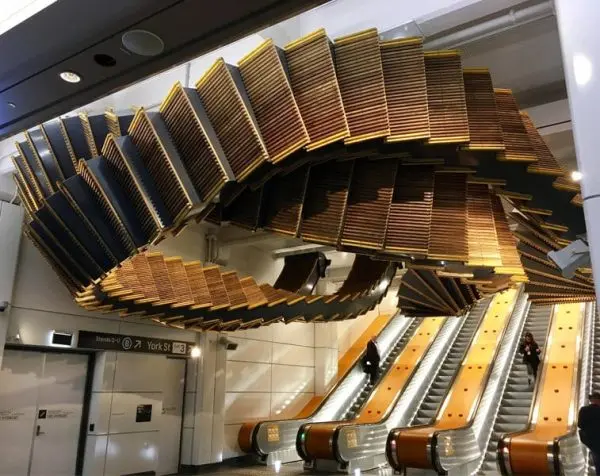

معرفی دستگاه پله برقی و وظیفه آن
پله برقیها یک تجهیز الکترومکانیکی میباشد؛ که به وسیله یک موتور الکتریکی (موتور پله برقی) و گیربکس پله برقی، نیروی برق را به حرکت مکانیکی تبدیل نموده و یک سری پلههای پیوسته( استپ پله برقی) را که به وسیله یک زنجیر پله برقی به هم متصل شده به حرکت در میآورد پلکانهای برقی (استپ پله برقی) همواره در حال گردش هستند و برای استفاده از پله برقی بر روی استپهای پله برقی حرکت کرده و به سمت طبقات دیگر جابجایی صورت میگیرد.
برای حفظ تعادل افراد زمانی که سوار پله برقی میشوند دستگیره لاستیکی متحرکی قرار دارد که به آن هندریل پله برقی میگویند. این هندریل پله برقی بر روی دیوارههای شیشهای قرار گرفته که امنیت استفاده کنندگان را به همراه دارد پله برقی به صورت پیوسته در حال حرکت بوده که توسط میکروسوئیچها (پله برقی) و سنسورها پله برقی ایمنی آن تامین میشود.
محبوب ترین انواع پله برقی ها
تقسیم پله برقی بر اساس کاربرد محل نصب
انواع پله برقی ها ر دسته بندی های مختلفی ساخته می شوند. به فراخور محیط مورد نظر، ممکن است نیاز به یکی از مدل های این محصول داشته باشید. پله برقی ها بر اساس فاکتورهای مشخصی دسته بندی می شوند. میزان شیب، کاربرد و نوع طراحی دسته بندی می شوند.
برای آشنایی با انواع پله برقی میتوان آنها را از نظر عملکرد و یا از نظر محل نصب و همچنین ابعاد و عرض پله برقی به دستهبندیهای مختلفی تقسیم کرد، زاویه و ارتفاع پله برقی در دستهبندیهای دیگر نیز موثر میباشد.

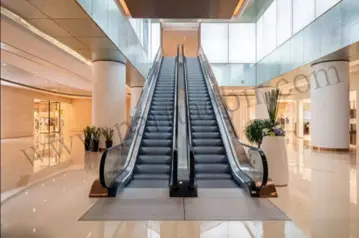

پله برقی داخل سالن (Indoor Escalator)
به طور کلی انواع پله برقی ها از لحاظ محل نصب و تجهیزات مورد استفاده به دو بخش پله برقی داخل سالن یا این دور in door) (و پله برقی فضای باز یا اوت دور) (out door تقسیم میگردد، که از لحاظ تجهیزات و نوع مواد و قطعات استفاده شده در پله برقی یا رمپ برقی دارای خصوصیات متفاوتی میباشد.
به طور مثال حفاظت الکتریکی یا همان IP تجهیزات برقی، پله برقی برای فضای باز یا اوت دور outdoor باید دارای IP54 باشد و در پله برقیهای این دور از IP21 استفاده میگردد.

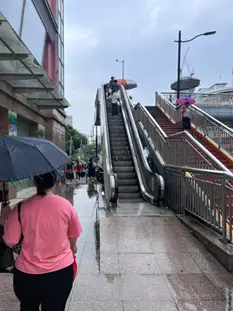

پله برقی فضای باز (Outdoor Escalator)
در محلهایی که در معرض بارش باران و یا رطوبت محیط میباشد باید جنس زنجیر پله برقی از نوع گالوانیزه و رولها با روکش محافظ بلبرینگ باشد. جنس استیلهای دک پله برقی باید از نوع ۳۰۴ ضد زنگ باشد پله برقی فضای باز با تراس و یا استراکچر آبکاری گالوانیزه عرضه میگردد، تا در اثر رطوبت محیط دچار فرسایش نگردد.
در پله برقی اوت دور از هیتر در قسمتهای مختلف پله برقی، از جمله هیتر کنار گیربکس پله برقی برای جلوگیری از یخ زدگی واسکازین گیربکس پله برقی استفاده میگردد. هیتر در قسمت میانی پله برقی زیر استپهای پله برقی جهت خشک شدن رطوبت استپ های پله برقی، یا هیتر در قسمت هندریل جهت گرم و متعادل نمودن دمای هندریل پله برقی استفاده میگردد.
در پله برقیهای اوت دور به جهت حفظ ایمنی از سنسور واتر لول یا سنسور رطوبت و آب استفاده میگردد تا چنانچه در پیت پله برقی آب جمع شد این سنسور برق دستگاه را قطع و از حرکت آن جلوگیری کند تا پله برقی و استفاده کنندگان دچار آسیب و حادثه نگردند.

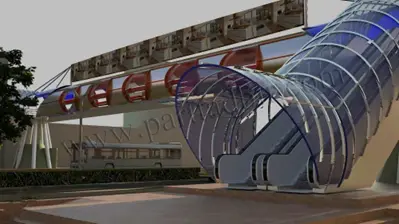

پله برقی سمی اوت دور (Semi-outdoor Escalator)
انواع پله برقی بر اساس محل نصب به دو گروه داخل سالنی و فضای باز تقسیم می شوند. اما یک گروه مابینی هم وجود دارد. به طور مثال پله برقی در فضای باز ولی با پوشش کاور نصب میگردد که به این نوع پله برقی سمی اوت دور (Semi outdoor escalator) میگویند.
این مدل پله برقی بخشهایی از الزامات پله برقی اوت دور را به همراه دارد و با توجه به شرایط نصب آن قابل تغییر میباشد. پیشنهاد: در محیطهای نیمه پوشیده هم از پله برقی اوتدور استفاده کنید ولی به دلیل وجود تجهیزات خاص پله برقیهای اوتدور قیمت بالاتری نسبت به قیمت پله برقی این دور دارند که به دلیل بالا بودن قیمت پله برقی این دور استفاده میگردد که گاهاً کم کردن آپشنها باعث کاهش عملکرد مناسب پله برقی و عمر ان میشود.
پله برقی مناسب فضای پرترافیک
با گستردگی نیاز استفاده استفاده از پله برقی در اماکن تجاری و یا فرودگاهها و ترمینالها دستهبندی دیگری شکل میگیرد که بنا به حجم تعداد نفرات استفاده کننده و ترافیک موجود از پله برقی کامرشیال یا تجاری برای مراکز خرید با تردد کم و پله برقیهای پر ترافیک یا همان Public Traffic میشود.
تفاوت پله برقی کامرشیال با پله برقی پر ترافیک
در ساعت کارکرد و دوام میباشد به طور مثال میانگین زمان استفاده از پله برقی در یک مجتمع تجاری میتواند بین ۸ تا ۱۰ ساعت باشد در صورتی که برای پله برقیهایی که در ایستگاههای مترو یا فرودگاه نصب میگردد به صورت ۲۴ ساعت در حال کار میباشد که قطعات اصلی موتور و گیربکس پله برقی زنجیر پله برقی+ هندریل پله برقی و باقی قطعات اصلی باید از نوع تقویت شده باشد تا بتواند تحمل ترافیک بالاتر و ظرفیت جابجایی مسافر بیشتر را داشته باشد.
پله برقیهای سختکار معمولاً در متروها و اماکن شلوغ که تردد بالایی دارند نصب میگردد و به علت عدم امکان سرویس در زمانهای کوتاه میبایست از تجهیزات قویتر استفاده گردد قیمت پله برقیهای هوی دیوتی سخت کار گاهاً تا دو برابر قیمت پله برقی کامرشیال یا تجاری میباشد.
تقسیم بندی انواع پله برقی بر اساس زاویه
پله برقی ۳۰ درجه
پله برقی 30 درجه با توجه به زاویه ی بین سطح پله ها و سطح زمین نام گذاری شده است. این فاصله ۳۰ درجه بوده و بیشترین احساس امنیت را برای کاربران به همراه دارد. مزیت این نوع پله برقی این است که کاربران راحت تر می توانند از آن استفاده کنند و به ویژه برای افراد مبتلا به فوبیای ارتفاع بسیار مناسب است.
پله برقی ۳۵ درجه
در این نوع پله برقی نیز زاویه ی بین سطح زمین و سطح پله ها ۳۵ درجه است. امنیت این مدل نیز بالا است و استفاده از آن بسیار راحت است. این مدل از انواع پله برقی برای کودکان هم بسیار مناسب بوده و ترس آنها از راه رفتن روی پله برقی را به حداقل می رساند.
پیاده روی متحرک شیبدار
یکی دیگر از انواع رایج و البته کاربردی پله برقی، پیاده روی متحرک شیبدار است. این مدل دارای یک سطح متحرک با شیب بسیار کم و یا حتی بدون شیب است که انتقال و جابجایی افراد ما بین نقاط مختلف را امکان پذیر می سازد. فرودگاه ها ، فروشگاه های بزرگ و چند منظوره، پایانه های مسافری ، و اماکن دیدنی و زیارتی که حجم رفت و آمد در آنها بالا است، بیشترین پتانسیل را برای استفاده از این مدل را دارد. البته پله برقی های رفت و برگشت یا تنها رفت نیز در تقسیم بندی انواع پله برقی جای می گیرند. گفتنی است شرکت بزرگ پارت تدبیر شکیبا ، تولید و نصب کننده انواع پله برقی بوده و بالاترین سطح کیفیت را به کاربران عزیز ارائه می دهد.
پله برقی های تجاری (commercial escalators)
یکی از انواع پله برقی که در مجموعه پارت تدبیر شکیبا عرضه می شود، پله تجاری است. این مدل، برای نصب و استفاده در فروشگاه های بزرگ و چند طبقه، مراکز تجاری و هتل ها طراحی شده است. پله برقی های تجاری، همچنین برای مکان هایی که مجموع ساعات کاری آنها کم تر از ۱۲ ساعت در روز است، مناسب هستند. معمولا تراکم جمعیت در این مراکز یکنواخت است و ازدحام چندانی روی پله شکل نمی گیرد. ویژگی دیگر پله برقی تجاری، این است که کمتر از ۶ متر بوده و پله های آن، زاویه 35 درجه دارند. تعداد پله های افقی در ایستگاه های بالا و پایین ۲ عدد و قطر قرقره ها در دو طرف پله، ۷۵ میلی متر است.
پله برقی های نیمه تجاری (heavy duty escalators)
نوع دیگری از پله برقی که در پل های عابر پیاده تعبیه می شود، پله برقی نیمه تجاری است. احتمالا در قسمت های غیر اصلی ایستگاه مترو هم این مدل را مشاهده کرده اید. به طور کلی در مکان های خارج از ساختمان که از پوشش کامل برخوردارند، بیشتر از پله های نیمه تجاری استفاده می شود که در تمامی ساعات شبانه روز، فعال هستند. ارتفاع پله برقی نیمه تجاری چندان اهمیت ندارد و معمولا از زاویه ۳۰ یا ۳۵ درجه در پله ها استفاده می شود. همچنین تعداد پله ها در ایستگاه های بالا و پایین، ۳ عدد بوده و قطر قرقره ها در دو طرف پله ۷۵ یا ۹۰ میلی متر است. نکته ویژه در مورد این مدل این است که پوشش آن باید ضد زنگ باشد؛ چون امکان نفوذ رطوبت به داخل آن بالاست.
پله برقی های غیر تجاری (extra heavy duty escalator)
در برخی از مکان ها، عبور و مرور افراد، آن هم در تمامی ساعات شبانه روز، زیاد است. در چنین فضاهایی بهتر است از پله برقی غیر تجاری استفاده شود. ایستگاه های قطار و پایانه های مسافربری، مکان هایی هستند که پله های غیر تجاری در آنها نصب می شود. این مدل، گران تر از دیگر مدل هاست و البته وزن بالاتری هم دارد. زاویه آنها ۳۰ درجه بوده و تعداد پله های افقی در بالا و پایین ۳ عدد است. به دلیل برخورداری از درجه حفاظت موتور IP۵۴ ، باید از رنگ ضد زنگ در این نوع پله استفاده شود.
نحوه کار انواع پله برقی
نحوه کار انواع پله برقی، در حالت کلی یکسان است. اما بسته به مدل پله، کاربری های ویژه تری هم در این سازه وجود دارد که جالب توجه هستند. به عنوان مثال، برخی از پله برقی ها طوری طراحی شده اند که برای استفاده افراد دارای محدودیت های جسمی هم مناسب هستند. پله برقی قابل دسترسی با ویلچر، هنگام سوار شدن ویلچر، تغییر شکل می دهد. جدای از این مسئله، نحوه کار پله برقی با توجه به اجزای آن شامل سکوهای فرود، خرپا، نرده، سستم ترمز، استپ، موتور و حتی شیب آن تعیین می شود.
